De l'ombre pour les habitants des Chalets

Cette page -encore en construction- veut aider le lecteur à comprendre :



- Le déploiement de l'ombre d'un grand bâtiment au cours d'une journée
- sa durée, variable selon les saisons

- sa représentation au cours de l'année complète
- l'impact que cela aurait sur le quartier et votre lieu de vie

- les effets du soleil sur la santé
- le préjudice subi et les conséquences.



Les habitants de Bayard-Belfort, Marengo, Jolimont et 10 Avril devraient pouvoir également s'aider de la démarche et des cartes rassemblées ci-dessous.



Merci aux relecteurs courageux.
Alain Roy





L'ombre, comment ça marche ?



Ci-dessous, en regroupant des images, on reconstitue les trajets :

- du soleil, de l'est à l'ouest (en jaune orangé),

- de l'ombre portée d'ouest en est (en violet ; les traits gris concernent la lune).

Les positions angulaires du soleil (azimut et élévation) sont tirées du logiciel The Photographer's Ephemeris qui alimente les cartes habituellement disponibles sur Google Map.


Quelques souvenirs de mathématiques :( ?
- La largeur de l'ombre est celle supposée de la tour (33 mètres, on négligera ici les variations du diamètre apparent du soleil).
- La longueur de l'ombre est égale à la hauteur de la tour (150m) divisée par la tangente de l'élévation du soleil.

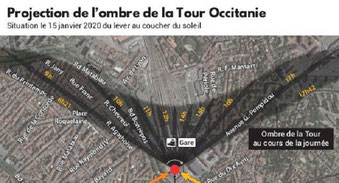

L'OMBRE SUR UNE JOURNÉE



Dans un premier temps les positions de l'ombre aux heures pleines ont été calculées pour le 15 janvier 2020, journée proche du tiers de l'hiver.
La dernière image, obtenue par superposition des positions précédentes, représente la journée complète du 20 décembre du lever au coucher du soleil.


A partir de cette image on pourra retrouver la durée du passage de l'ombre en un point en comparant la largeur de l'ombre en ce point aux 60 minutes qui séparent deux traits (au dessous).






Durée du passage de l'ombre en un point

Pour l'estimer, on compare la largeur de l'ombre en ce point aux 60 minutes qui séparent deux bandes violettes successives (ou leur prolongement).
Une simple règle de trois permettra de dire que le passage de l'ombre pour ce jour-là dure près de la moitié d'une heure :

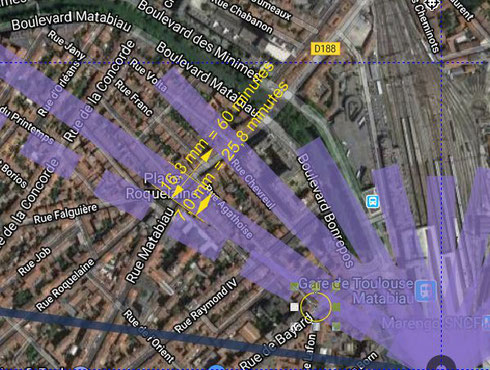

Place Roquelaine 15 janvier 2020 à 9h00 : 16,3 mm pour 60 minutes, durée de l'ombre = (60/16,3)*7 = 25,8 minutes. Plus proche de la tour, le carrefour Bayard/Agathoise (cerclé) devrait rester dans l'ombre plus d'1 heure.
Place Roquelaine 15 janvier 2020 à 9h00 : 16,3 mm pour 60 minutes, durée de l'ombre = (60/16,3)*7 = 25,8 minutes. Plus proche de la tour, le carrefour Bayard/Agathoise (cerclé) devrait rester dans l'ombre plus d'1 heure.





L'OMBRE SUR UNE ANNÉE


Dans un deuxième temps on représente une année complète
en enchaînant 12 images, chacune correspondant au 15 du mois (toujours en 2020).

La dernière image, obtenue par la superposition des positions précédentes, permet de donner une idée des variations d'exposition pour une année complète.





POUR SAVOIR SI VOTRE LIEU DE VIE SERAIT DANS L'OMBRE DE LA TOUR



il faut repérer son emplacement et laisser défiler les images en notant les mois pendant lesquels cet emplacement est plongé dans l'ombre (ou proche de l'ombre).

Reprendre ensuite les images de chacun des mois en les agrandissant pour essayer d'évaluer le temps pendant lequel vous serez privé de soleil, en utilisant la méthode décrite ci-dessus (c'est plus facile sur une feuille imprimée).

Vous pouvez le comparer, en utilisant le graphique Moyennes mensuelles ci-dessous, à la durée moyenne journalière d'ensoleillement pour le même mois en cours.





Exemples de privation d'ensoleillement, mois par mois, pour quelques emplacements du quartier des Chalets



Chaque mois est représenté ci-dessus par sa journée médiane. On supposera, bien que les débuts de saison aient lieu le 20, que la mesure faite le 15 est valable pour l'ensemble du mois.



Place Roquelaine

janvier : 26 minutes par jour (=> 13 h dans le mois)

février : 27 minutes par jour

novembre : 30 min/jour

décembre : 45 min/j



Carrefour Bayard-Lafon-Agathoise

janvier : 60 min/j (=> 31h dans le mois)

février : 60 min/j

mars : 55 min/j

septembre : 60 min/j

octobre : 60 min/j

novembre : 60 min/j

décembre : 90 min/j

=> 225h annuellement



Place de la Concorde

2 mois seulement pendant lesquels l'ombre recouvre la place pendant

février : 27 min/j

octobre : 18 min/j



Place J. d'Arc (au nord)

avril et aout-septembre (vérifier répartition aout/septembre) : 25 min/jj



Carrefour Bertrand de Born-bd Bonrepos

90 min pour chacun des jours de l'année => 550 h dans l'année



La perte d'ensoleillement est d'autant plus importante que le lieu est proche de l'emplacement de la tour.

(On a utilisé la même méthode que celle décrite ci-dessus. Les résultats peuvent être précisés grâce à  un outil informatique plus précis qu'une simple règle graduée complétée d'une calculette, mais les erreurs restent faibles).

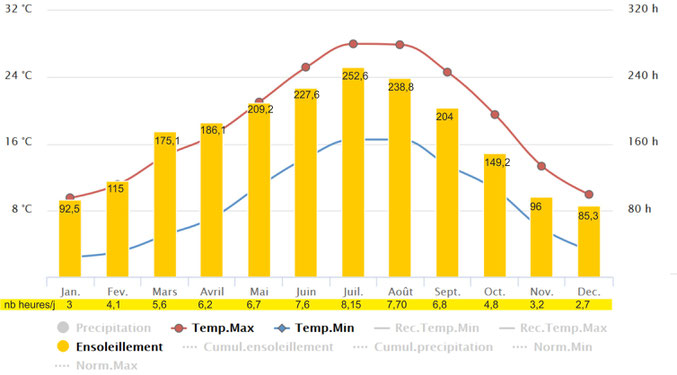

Temps moyen mensuel d'ensoleillement à Toulouse



MOYENNES MENSUELLES D'ENSOLEILLEMENT



Bien sûr, il n'y a pas, à Toulouse, du soleil tous les jours de l'année.

Si on reporte à la journée les moyennes mensuelles données par Météo-France, on trouve des valeurs assez basses pour les mois de novembre à février (ligne surlignée en dessous des barres). C'est d'autant plus fâcheux si le soleil se montre au moment même où la tour le masque pour l'endroit où vous vivez. 30 minutes d'ombre peuvent représenter 20 pour cent de l'ensoleillement de la journée, mais 30 minutes chaque jour du mois épuise largement le quota moyen, quel que soit le mois.

Ensoleillement moyen mensuel à Toulouse. le nombre d'heures ensoleillées dans la journée est mentionné sous chacune des barres mensuelles
Ensoleillement moyen mensuel à Toulouse. le nombre d'heures ensoleillées dans la journée est mentionné sous chacune des barres mensuelles

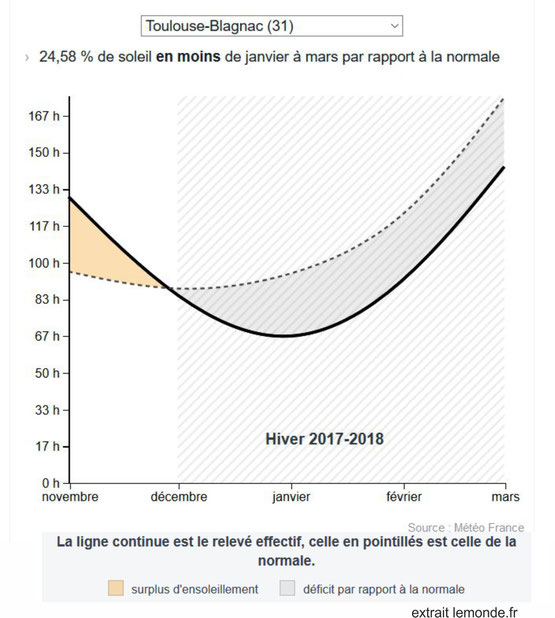

UN HIVER POURRI CHAQUE ANNÉE ?



2018 est un exemple parlant pour se faire une idée des conséquence d'une perte d'ensoleillement de 25%. Ce déficit important pourrait devenir la règle dans les quartiers les plus touchés par l'ombre de la tour.

Ce début d'année 2018 était un hiver pourri. Il pourrait constituer la référence future des Toulousains habitant les quartiers envahis par l'ombre de la tour.
Ce début d'année 2018 était un hiver pourri. Il pourrait constituer la référence future des Toulousains habitant les quartiers envahis par l'ombre de la tour.







 POPULATION CONCERNÉE



La carte ci-dessous superpose l'éventail annuel de l'ombre vu plus haut à une carte des données INSEE (population 2013). On voit ainsi l'importance du nombre de personnes potentiellement lésées par l'ombre résultant de la construction d'une tour aussi importante.



Environ 10000 personnes habitent très près du site choisi par le Maire pour bâtir la tour responsable de l'ombre.
Environ 10000 personnes habitent très près du site choisi par le Maire pour bâtir la tour responsable de l'ombre.

Préjudice



 LE SOLEIL



"... est indispensable à notre vie. Dès qu'il apparaît, les pensées noires s'envolent et l'humeur s'améliore...
La lumière visible ... pénètre par la rétine, parvient au cerveau via le nerf optique avec, pour effet, d'augmenter la production de la mélatonine, dite l'hormone du sommeil, ...

Nos os seraient incapables de fixer le calcium, car ce sont les rayons UV qui permettent la synthèse de la vitamine D, indispensable à cette fixation. Un rôle essentiel dans la protection contre le rachitisme et l'ostéoporose.
... recommandés contre des maladies de peau, tels le psoriasis et le vitiligo.

... certains cancers, comme le cancer du côlon, du sein, de la prostate et les lymphomes non-hodgkiniens. «Les études observent une diminution du risque

une étude britannique publiée dans the Journal of Investigative Dermatology affirme qu'une exposition de l'équivalent de 30 minutes aux rayons solaires est bonne pour le cœur."

Extraits de

http://sante.lefigaro.fr/actualite/2014/06/18/22493-soleil-sante-bienfaits-devoiles-par-recherche



SANTÉ PUBLIQUE ET RÊVE DE GRANDEUR



 Il n'est, bien sûr, pas question d'attribuer tel cancer rencontré dans votre entourage à l'ombre qu'induirait la tour.
Mais si les médecins sont certains de la nécessité d'une exposition au soleil pour rester bien portant on doit mettre en balance l'exigence de santé publique avec la volonté de certains politiques et promoteurs d'imposer une telle hauteur de construction. En exigeant des éclaircissements sur la motivation réelle de ce comportement qui apparait comme une compétition entre quelques maires de grandes villes françaises (Paris et banlieue, Lyon, Bordeaux, Marseille, Nantes, Toulouse), après celle de quelques émirs du golf ensoleillé (qui, avec leurs monstres de plus de 800m, ridiculisent facilement bien des efforts hexagonaux).



UN PROBLÈME DE DROIT



"Toute nouvelle construction, même si elle a obtenu un permis de construire et que celui-ci est parfaitement légal, peut constituer un trouble de jouissance pour un voisin. Le trouble est le plus souvent une perte d’ensoleillement ou une perte de vue. Ainsi, votre voisin peut demander réparation de ce préjudice au tribunal d’instance dans un délai de 5 ans à compter de la fin de la construction litigieuse."
il est des cas où les tribunaux considèrent que la perte de vue ou d'ensoleillement est telle qu'elle constitue un trouble anormal du voisinage."

Extraits de https://perie-archi.fr/trouble-anormal-voisinage-perte-ensoleillement/



On ne pourrait attaquer pour trouble de jouissance que si celui-ci a été constaté, ce qui supposerait que la tour soit déjà construite. Il faut sans doute trouver un biais pour éviter cette attente et agir avant la construction."



Si vous n'êtes pas d'accord avec cette construction, il faut dès maintenant en faire part autour de vous.

Dites-nous aussi ce que vous en pensez.



Complément en cours...
